CPS4212型二分频主扬声器系统
·两分频，双路驱动银幕主声道电影扬声器系统
·水平覆盖角±45°，垂直覆盖角±20°
·低失真声波导向管，保证音质丰满
·安装简单方便
CPS4212型扬声器系统可应用于放声距离在20m～24m，座位数约为300～600座的大中型数字立体声电影厅，其低音系统是专门为扩展数字电影所需的低频响应而特别设计，采用高效、大功率PW1503型低频扬声器单元，精密倒相系统的设计，2只单元的紧密耦合，提高了声输出效率，展宽了频率范围。高音系统由PH2318型小口径双径向恒定指向性号筒和PD2101型高频驱动器构成，，驱动单元采用相位均衡网络，可使号筒与驱动器之间具有平坦的频率衔接，稳定的工作状态。
|
技术参数
|
CPS4212
|
|
|
频率响应
|
31.5-20KHz（-6dB）
|
|
|
标称覆盖角
|
90°×40°（水平×垂直）
|
|
|
指向性因数
|
10
|
|
|
指向性指数
|
10dB
|
|
|
|
低频扬声器
|
高频驱动器
|
|
单元型号
|
2×PW1503
|
PD2101&PH2318
|
|
换能器
|
Φ400mm高效低频扬声器，Φ100mmKAPTON骨架音圈,，Φ220mm锶质磁体。
|
Φ99mm钛膜压缩驱动结构，KAPTON骨架矩形截面铜包铝线音圈音圈,，Φ220mm锶质磁体。
|
|
阻抗
|
4Ω
|
8Ω
|
|
灵敏度1w／1m
|
103dB
|
114dB
|
|
额定输入功率［1］
|
1600W
|
400W
|
|
连续声压级
|
135dB
|
140dB
|
|
分频频率
|
800
|
|
|
连接
|
2个金属接端子，最大可使用6mm2标准线材。
|
2个金属接端子，最大可使用4mm2标准线材。
|
|

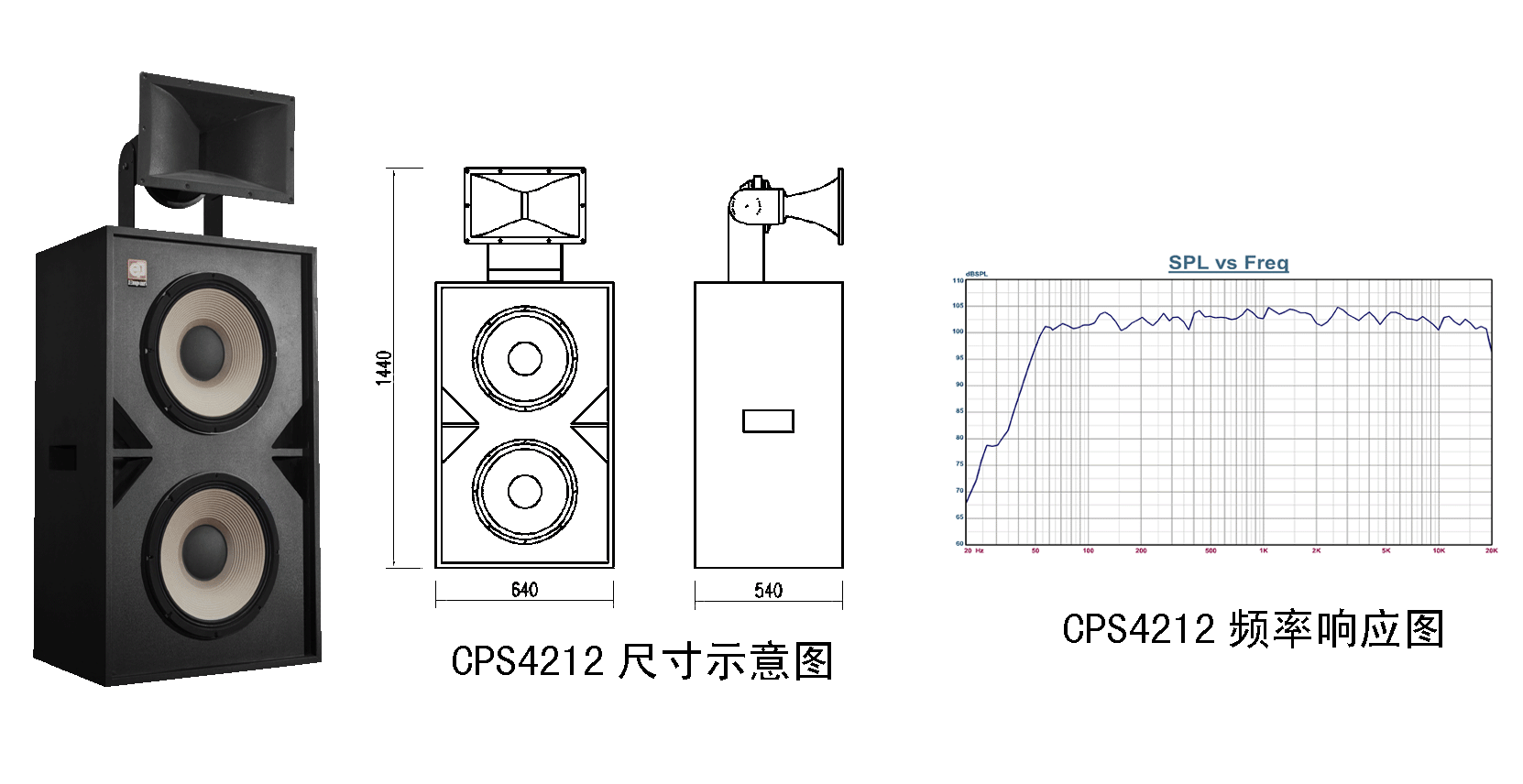

外形尺寸
|
1470mm×640mm × 540mm （高×宽×深）
|
|
|
整体重量
|
88kg
|
|
|
注：[1]最大输入功率的测试符合IEC268-5推荐标准，50Hz-20KHz 带宽，6db信号峰值因数。
|
||
