CPS4211型二分频主扬声器系统
·两分频，双路驱动银幕主声道电影扬声器系统
·水平覆盖角±45°，垂直覆盖角±20°
·低失真声波导向管，保证音质丰满
·安装简单方便
·应用放声距离：18m～25m
CPS4211型二分频扬声器系统可应用于放声距离在18米到25米之间，座位数约为300～600座的大中型数字立体声电影厅，其低音系统由两只PW1503型低音扬声器单元与直接耦合式音箱构成，高音系统由PH2311型双径向恒定指向性号筒和PD2101型高音驱动器构成。
|
技术参数 |
CPS4211 |
|
|
频率响应 |
31.5-20KHz（-6dB） |
|
|
标称覆盖角 |
90°×40°（水平×垂直） |
|
|
指向性因数 |
12.6 |
|
|
指向性指数 |
10dB |
|
|
|
低频单元 |
高频单元 |
|
单元型号 |
2×PW1503 |
PD2101&PH2311 |
|
换能器 |
Φ400mm高效低频扬声器，Φ100mmKAPTON骨架音圈，Φ220mm锶质磁体。 |
Φ99mm钛膜压缩驱动结构，KAPTON骨架矩形截面铜包铝线音圈音圈,，Φ220mm锶质磁体。 |
|
阻抗（Ω） |
4 |
8 |
|
灵敏度1w／1m （dB） |
103 |
116 |
|
输入功率（W）（额定/最大） |
800/1600 |
200/400 |
|
连续声压级（dB） |
135 |
142 |
|
分频频率（Hz） |
800 |
|
|
连接 |
2个金属接端子，最大可使用6mm2标准线材。 |
2个金属接端子，最大可使用4mm2标准线材。 |
|

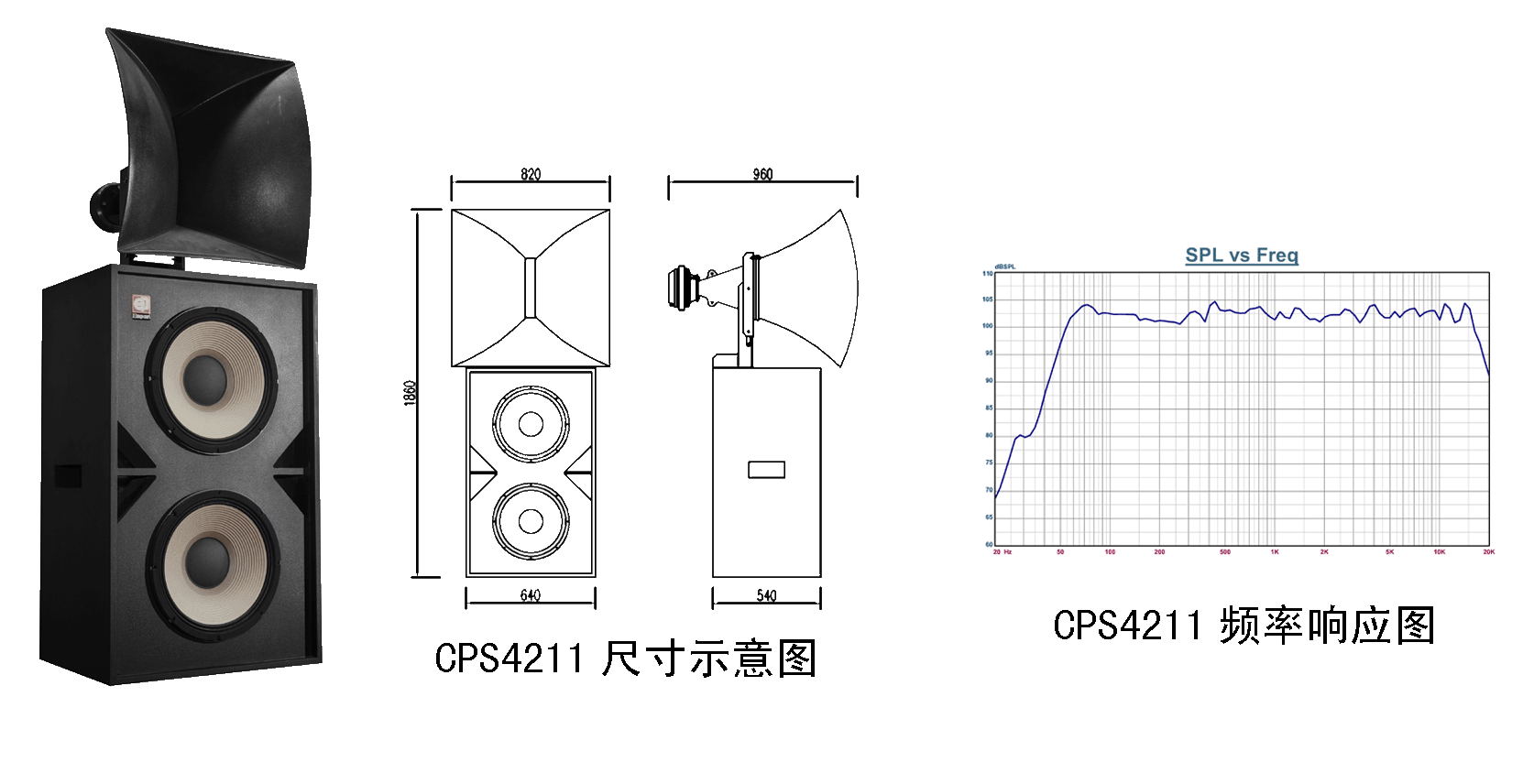

外形尺寸 |
1860mm×820mm × 960mm |
|
|
净重（kg） |
98 |
|
|
注：[1]最大输入功率的测试符合IEC268-5推荐标准，50Hz-20KHz 带宽，6db信号峰值因数。 |
||
