CPS4220/CPS4220C二分频主扬声器系统
·两分频，双路驱动银幕主声道电影扬声器系统
·水平覆盖角±45°，垂直覆盖角：±25°
·低失真声波导向管，保证音质丰满
·一体化、超薄型
CPS4220型和CPS4220C型二分频扬声器系统与CPS4219型扬声器系统结构完全相同，所不同的是低音部分采用二只PW1502扬声器单元，其适用于放声距离为12～18米之间的电影厅内。CPS4220C型扬声器系统是在CPS4220型扬声器系统内设置了内置功率分频器。
|
技术参数
|
CPS4220
|
CPS4220C
|
||
|
频率响应
|
40-20KHz（-6dB）
|
|||
|
标称覆盖角
|
90°×50°（水平×垂直）
|
|||
|
指向性因数
|
10
|
|||
|
指向性指数
|
10dB
|
|||
|
|
低频单元
|
高频单元
|
低频单元
|
高频单元
|
|
单元型号
|
2×PW1502
|
PD2107&PH2322
|
2×PW1502
|
PD2107&PH2322
|
|
换能器
|
2只Φ381mm高效低频扬声器，Φ65mmKAPTON骨架音圈,，Φ180mm锶质磁体。
|
Φ44.5mm钛膜压缩驱动结构，KAPTON骨架矩形截面铜包铝线音圈音圈,，Φ140mm锶质磁体。
|
2只Φ381mm高效低频扬声器，Φ65mmKAPTON骨架音圈,，Φ180mm锶质磁体。
|
Φ44.5mm钛膜压缩驱动结构，KAPTON骨架矩形截面铜包铝线音圈音圈,，Φ140mm锶质磁体。
|
|
阻抗
|
4Ω
|
8Ω
|
4Ω
|
|
|
灵敏度1w／1m
|
100dB
|
110dB
|
100dB
|
|
|
额定输入功率
|
500W
|
100W
|
500W
|
|
|
最大输入功率［1］
|
1000W
|
200W
|
1000W
|
|
|
最大声压级
|
130dB
|
133dB
|
130 dB
|
|
|
分频频率
|
2500
|
内置：2500
|
||
|
连接
|
2个金属接端子，最大可使用6mm2标准线材。
|
2个金属接端子，最大可使用4mm2标准线材。
|
2个金属接端子，最大可使用6mm2标准线材。
|
|
|

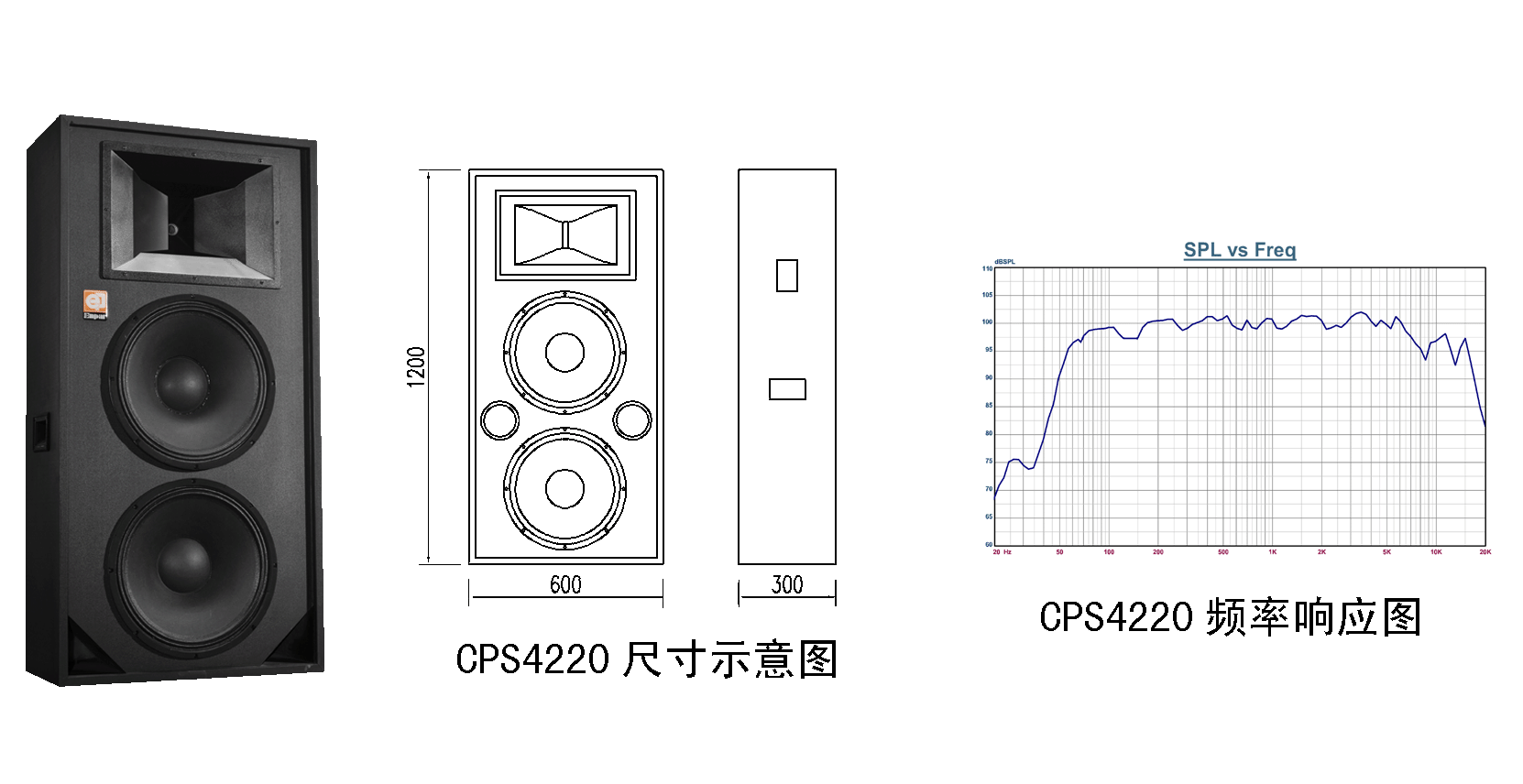

外形尺寸
|
1220mm×600mm × 300mm （高×宽×深）
|
|||
|
整体重量
|
48kg
|
|||
|
注：[1]最大输入功率的测试符合IEC268-5推荐标准，50Hz-20KHz 带宽，6db信号峰值因数。
|
||||
